LDHT 新聞報道 CK3M成功案例--龍門高精度涂膠設備
CK3M成功案例--龍門高精度涂膠設備
工藝說明

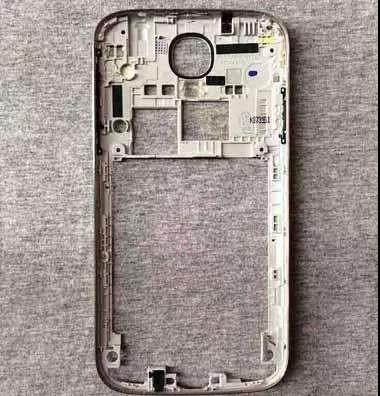

手機中框涂膠要求將熱熔膠
均勻涂敷于手機中框內凸起的棱線上
要求涂敷膠水平滑、精度高
不能有堆膠、斷膠情況出現
除了連續涂膠
同時還要滿足高速點位涂膠
因此整機除高精度運動與軌跡控制
同時還要實現高速點位運動
控制關鍵點
1

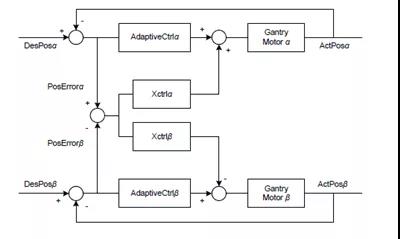

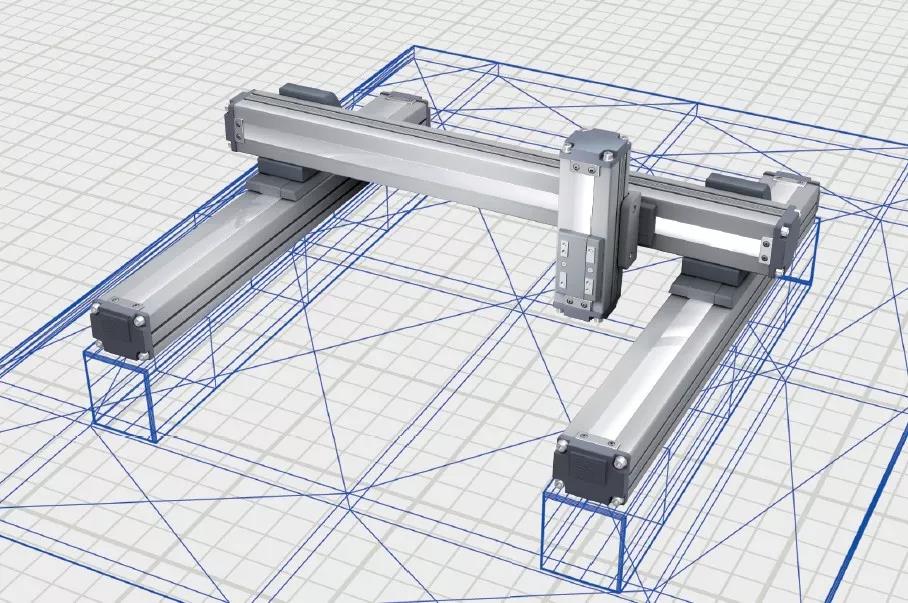

龍門精度控制
CK3M通過獨特交叉解耦控制
保證龍門架在運行中的絕對同步
同時專為龍門設計的回零方式
保證回零后龍門架的水平
2
精確出膠控制
通過將XY軸的指令矢量增量合成為一虛軸

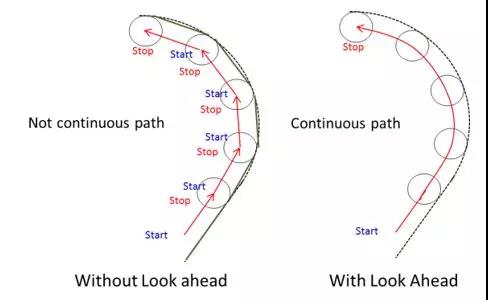

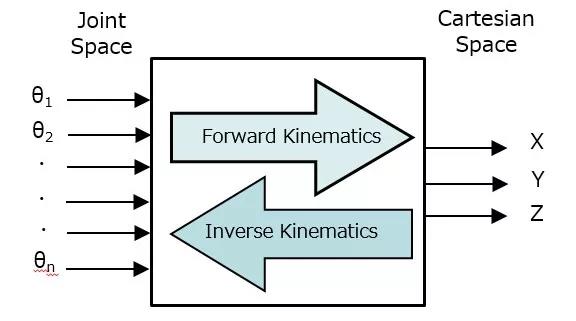

通過正逆解+前瞻提前計算點膠位置
并通過PSO硬件位置比較輸出功能
對進行位置實時比較并控制膠閥輸出
保證指令位置和實際點膠位置準確吻合
3

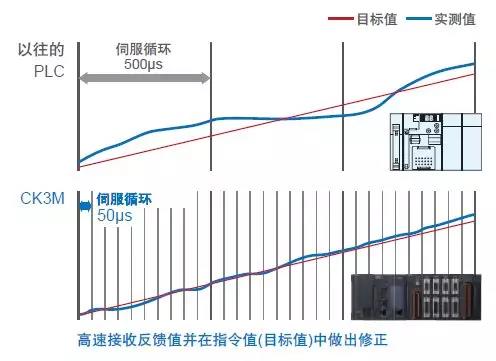

高精度位置控制
CK3M憑借高速伺服循環實現高精度軌跡控制
通過高速接受反饋值
并在指令值（目標值）中做出修正
實現更接近指令值的軌跡控制
4
轉角速度控制
通常在走直角或小圓角時
普通控制器需要減速過渡

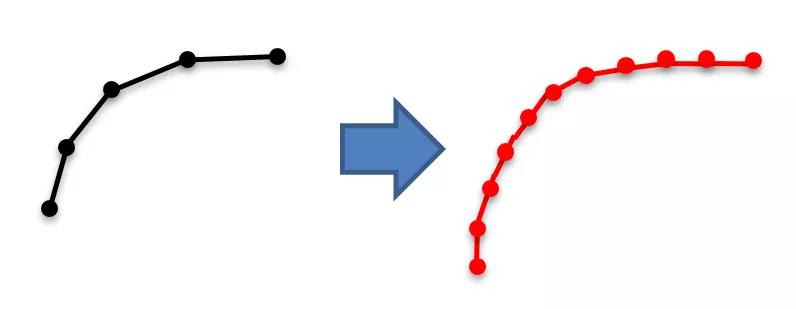

CK3M可以通過內部自動混合軌跡功能
將矢量速度變化量控制到最小
無混合控制

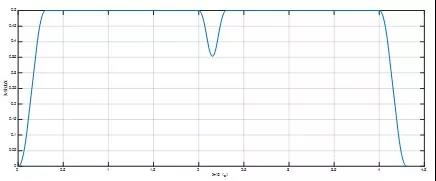

混合控制

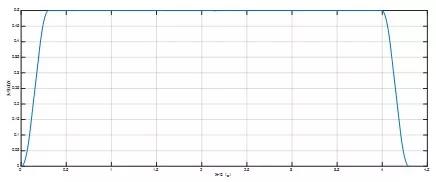

混合控制+特殊軌跡優化
5
高度控制
應對工件表面起伏時，可以：
根據工件圖紙預先編輯好Z軸高度
控制Z軸隨運動變化
or

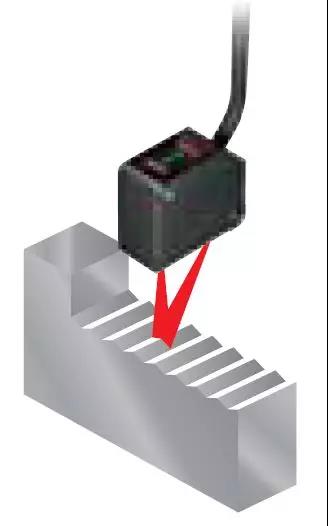

通過距離傳感器
通過伺服級聯功能
實時調整Z軸高度
產品優勢
高自由度的編程
能夠用C語言/PMAC專用語言/G代碼等語言
編寫客戶獨有的復雜、專業算法
可以自由編寫描繪專業而復雜的
軌跡的機器人機構控制程序
除了自定義標準G代碼外
客戶還可安裝具備獨有功能的G代碼
自定義伺服算法
可以在控制器內裝入伺服驅動器的全閉環
能夠?qū)崿F(xiàn)針對裝置的機械結構進行優化的
抑振控制等客戶獨有的裝置控制
CK3M方案配置
運動控制器: CK3M系列
伺服系統: 1S系列
位移傳感器：ZX-L-N系列
